Home / Produtos / Fixadores Autoperfurantes

PDF Autoperfurantes

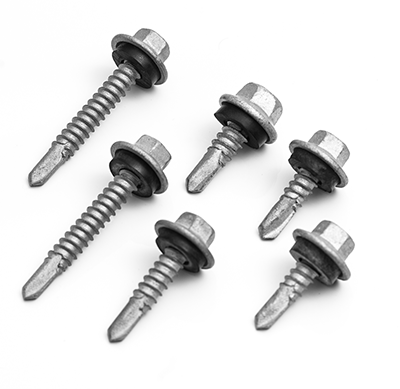

Os denominados autoperfurantes são fixadores desenvolvidos com o objetivo de eliminar a pré-furação na fixação de telhas metálicas e de policarbonato, chapas metálicas, placas de madeira ou compensados navais em perfis metálicos, sejam em coberturas, fechamentos laterais, arremates ou carrocerias de ônibus ou caminhões.

Aplicados com parafusadeiras elétricas ou pneumáticas, os fixadores autoperfurantes possuem uma ponta em forma de broca, permitindo que se fure e fixe numa só operação, reduzindo o tempo de mão-de-obra utilizada nos diversos processos de fixações convencionais.

Produzido em aço carbono cementado, este tipo de fixador possui um alto poder de resistência mecânica às cargas de arrancamento (pull-out) e cisalhamento (shear), podendo ser aplicado em diferentes espessuras de materiais.



Material: Os parafusos autoperfurantes são fabricados em aço para cementação.

Dureza Superficial: A dureza superficial de parafusos autoperfurantes deve ser de no mínimo 530 HV 0,3 após o tratamento térmico.

Dureza do Núcleo: A dureza do núcleo de parafusos autoperfurantes após tratamento térmico deve ser de 320 a 400 HV.

Microestrutura: A microestrutura dos parafusos autoperfurantes não pode apresentar ferrita entre a camada e o núcleo após o tratamento térmico.



Espessura da Camada após
Tratamento Termoqímico

Bitola do
Parafuso

Espessura da Camada (mm)
Mín. Máx.
2,9 a 3,5 0,05 0,18
4,2 a 5,5 0,10 0,23
6,3 0,15 0,28
Torque mínimo para quebra

Bitola do
Parafuso

Torque de Quebra
Minimo (Nm)

2,9 1,5
3,5 2,8
4,2 4,7
4,8 6,9
5,5 10,4
6,3 16,9

Resistência ao Arrancamento (kgf)

Diametro

Ponta Espessura das Chapas (mm)

0,42

0,61

0,76

0,91

1,22 1,52 1,90 2,67 3,18 4,76 6,35
6-20 (3,5 mm) 2 54 83 112 134 214 308 385
8-18 (4,2 mm) 2 53 88 120 135 223 319 436
10-16 (4,8 mm) 3 56 94 121 136 227 322 440 670
12-14 (5,5 mm) 3 64 96 131 155 250 344 483 740 800 1363
1/4-14 (6,3 mm) 3 63 105 133 157 278 400 520 844 1100 2068 2450
1/4-14 (6,3 mm) 1 60 100     250
Viga 12-24 5                   1100 1740

Força de Cisalhamento(kgf)

Diametro

Ponta Espessura das Chapas (mm)

0,42

0,61

0,76

0,91

1,22 1,52 1,90 2,67 3,18 4,76 6,35
6-20 (3,5 mm) 2 126 212 239 345 384
8-18 (4,2 mm) 2 134 225 254 336 482
10-16 (4,8 mm) 3       330 575 700 705
12-14 (5,5 mm) 3       349 617 736 895 903
1/4-14 (6,3 mm) 3       422 655 954 1174 1204
Viga 12-24 5                   1230 1245


Valores Médios

Diâmetro

Força de
Ruptura
(kgf)

Resistência
à tração
(Kgf/mm2)

Torque
Mínimo/Nm

8-18 (4,2 mm) 653 87 4,70
10-16 (4,8 mm) 884 86 6,90
10-17 (4,8 mm) 1034 94 6,90
12-14 (5,5 mm) 1448 107 10,40
12-24 (viga) 1680 125 10,40
1/4-14 (6,3 mm) 1790 100 16,90


Teste de Furação

Diametro

Ponta Espesura Chapa Carga Axial (kgf)
Tolerância
± 1 Kgf
Tempo Máximo
de Furação
(segundos)
Rotação de
Furação (RPM)
Tolerância ±100 RPM
6-20 (3,5 mm) 2 2,20 a 3,20mm 18,1 5,0 2.500 rpm
8-18 (4,2 mm) 2 3,20 a 4,00 mm 18,1 5,0 2.500 rpm
10-16 (4,8 mm) 3 4,00 a 4,70 mm 27,2 6,0 2.500 rpm
12-14 (5,5 mm) 3 ou 4 4,70 a 5,50mm 27,2 9,0 1.800 rpm
1/4-14 (6,3 mm) 3 4,70 a 5,50mm 27,2 10,0 1.800 rpm
1/4-14 (6,3 mm) 1 0,60 a 1,58 mm 11,2 3,0 1.800 rpm
Viga 12-24 5 10,0 a 12,70 mm 27,2 24,0 1.800 rpm


Fixação Metal a Metal

Capacidade de Furação

  Espessura das Chapas (mm)
Bitola Ponta 1,58 3,18 4,76 6,00 6,35 7,93 12,70
1/4-14 (6,3mm) 1
6-20 (3,5mm)
8-18 (4,2mm)
2
10-16 (4,8mm)
12-14 (5,5mm)
3
Duometal 3
1/4-14 (6,3mm) 3
12-14 (5,5mm)
1/4-14 (6,3mm)
4
Viga 12-24 5
Material de Teste: Aço de baixo teor de carbono, laminado a frio, dureza 60 a 85 HRB.
